ACER Aspire One AO531h 更換硬碟 & 拆機解剖實錄

上一篇主題 下一篇主題 向下  內容 [第1頁(共1頁)]



小萬入手到現在也快一歲了
使用久了以後原本的160G硬碟漸漸的不敷使用,趁著最近一波坡的特價趕緊來幫他物色一顆新的硬碟XD

原本的硬碟是Toshiba 的 5400rpm 160G SATA硬碟(Toshiba MK1652GSX)
新的硬碟一直在5400 跟7200轉之間猶豫不決
一個省電功能強,另外一個存取效能好

雖然前一陣子WD 5400rpm 500G的硬碟下殺兩千不到,可是仔細想一想隨身小筆電其實也不用需要那麼大的容量,回家還有桌機可以用的~
所以就另外物色了一顆死雞的7200rpm 320G(Segate ST9320423AS ) 硬碟!!

另外不得不誇獎一下電腦家24hr購物之快速!!!連我在鳥不生蛋偏遠的花蓮,晚上七點下標,隔天早上九點不到宅急便就在按門鈴了@@!!!



開箱囉!


主角 SEAGATE Momentus7200.4 320GB 7200轉 (ST9320423AS)硬碟~~

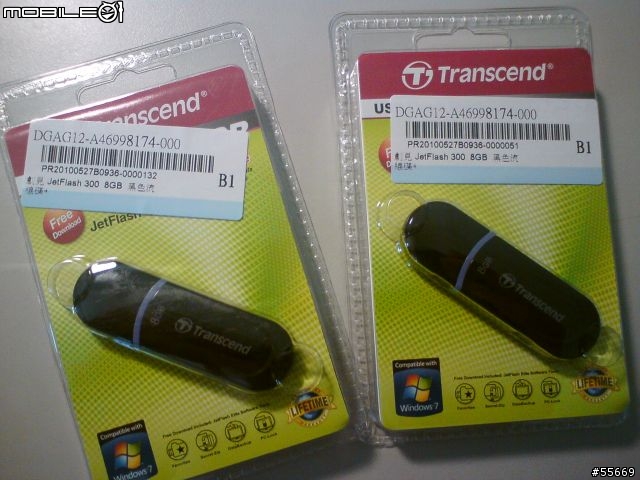

兩顆順便偷渡的創見號稱高速隨身碟
另外還有一包贈品乖乖...

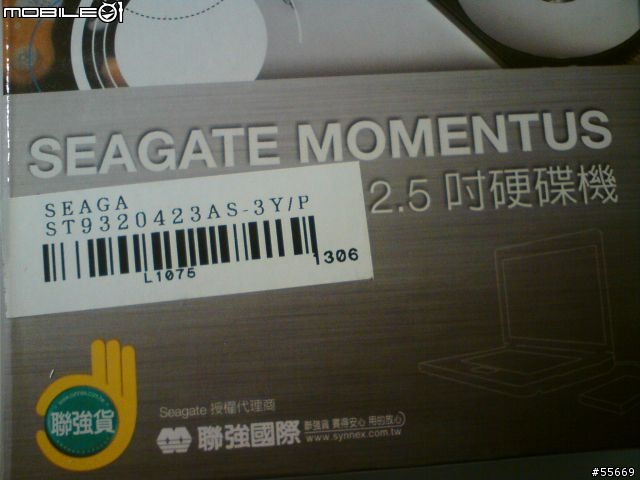

驗明正身 SEAGATE Momentus7200.4 320GB


新舊硬碟排排站
左邊是原廠內建的Toshiba MK1652GSX,右邊是今日主角SEAGATE ST9320423AS Momentus7200.4


(對不起...因為我中間拆拆裝裝了好幾次,所以這已經不是第一次把它分屍了XD)



因為體積的關係,所以小萬設計上並不能簡單的開個蓋子就換硬碟...
想換硬碟就必須要將整台小萬脫光光...

以下準備將小萬脫光光並且來安裝新硬碟囉!!


首先翻到小萬的背面,圈裡來的地方總共有七顆螺絲,將他們先鬆解下來~
當然電池也要先拔掉!

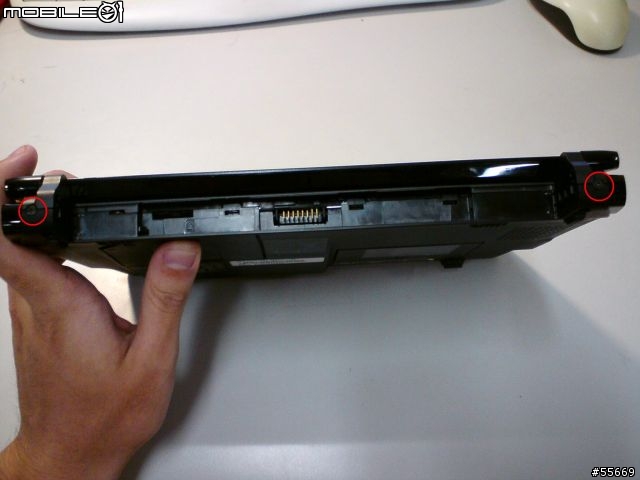

背面轉軸處也有兩顆

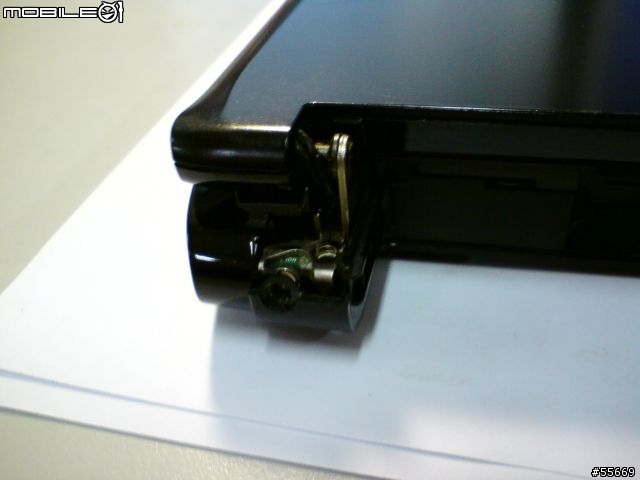

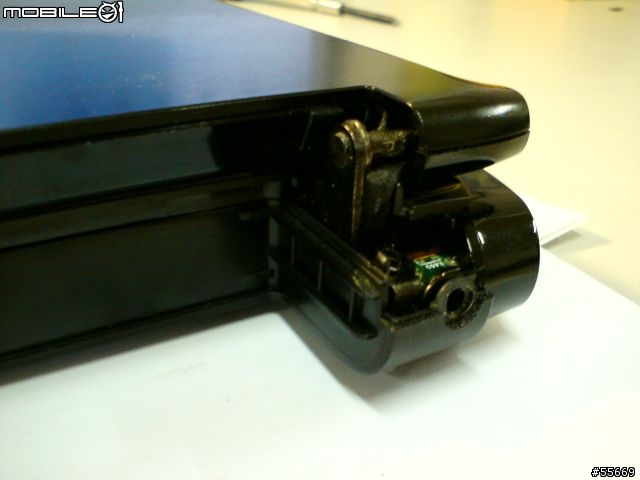

接著就可以輕輕的把左右兩個轉軸護蓋拆下來。這邊沒什麼卡榫,應該輕輕的左右搖一搖就可以了




休息一下喝口水~



接著我們把小萬翻回正面,繼續還準備把它扒光~

正面的部分要先把鍵盤卸下來。
圖中的五個紅圈圈標出了固定鍵盤的卡榫,只要用個細一點的螺絲起子或是刀片應該就可以鬆開鍵盤



卡榫特寫


掀起鍵盤後請不要猴急著想把他扒光...請注意後面還有排線要先卸除...



把黑色的卡榫往上撥開,排線就可以鬆掉~

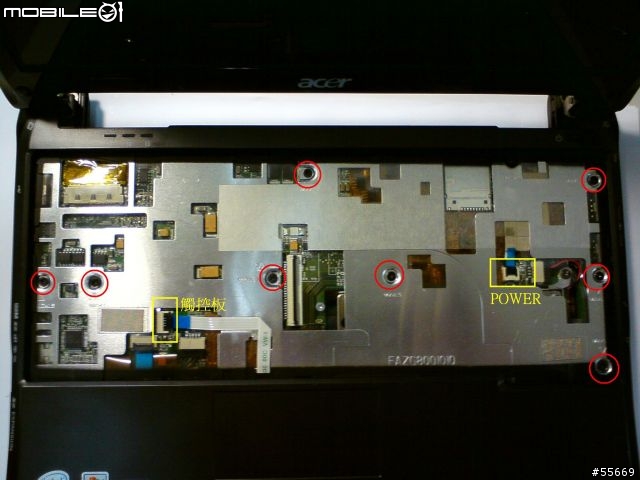

鍵盤拿起來有後可以看見還有八顆螺絲,一樣把它們都鬆開
另外還有兩條排線,一條電源開關,一條觸控板,也是通通鬆開來~~

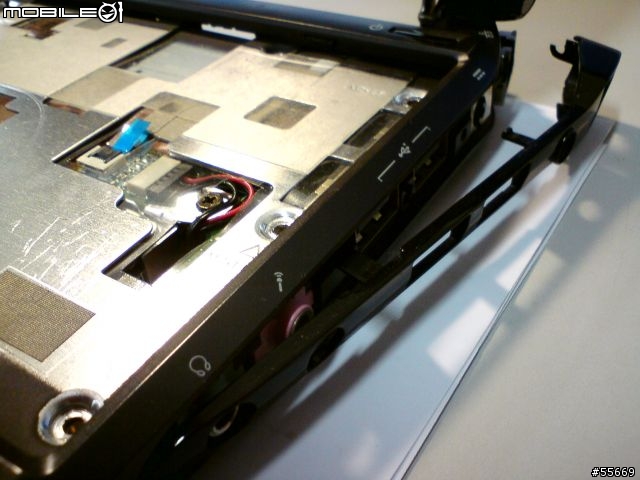

接著是左右兩邊的側條。這兩個側條一定要先拆掉才能繼續,因為側條中藏有關鍵性的卡榫~





好啦好啦...我知道大家都迫不及待了...現在你就可以把面板從正面掀開來了...

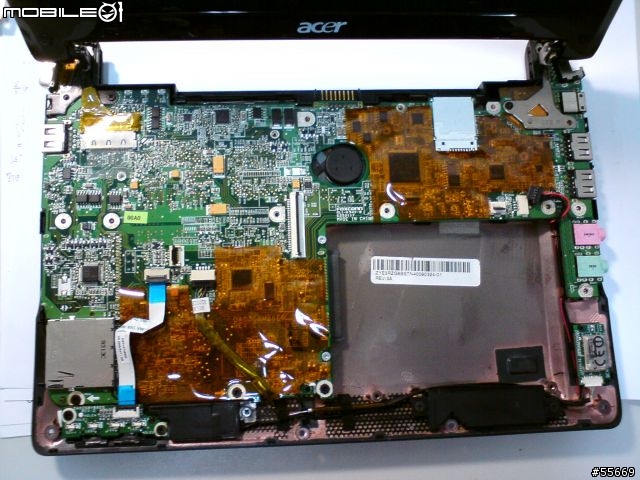

可以看出來硬碟安置在整台小萬的右下角,而中間的風扇則是吹往左上角的CPU & VGA晶片


主機板是由傳說中的血汗工廠(???)製作


另外還有三顆螺絲固定住硬碟,把他們也拆掉
(這是已經換掉硬碟以後突然想到趕快補拍的...)

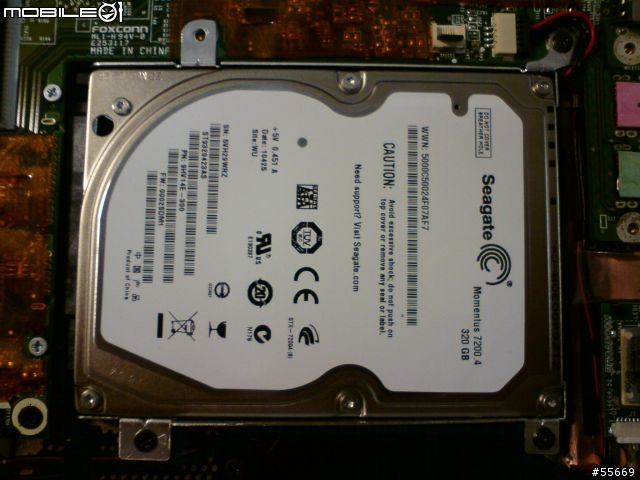

現在你可以把小萬的硬碟給拆下來了~~

這邊還有一點要特別注意,因為體積小+輕量化的關係,硬碟固定架的材質非常的軟,只要一個施力不當都有可能會使他變形...




拆掉硬碟以後空蕩蕩的小萬內部~







以為這樣就沒了嗎?想太多
既然都拆了就一次把他給拆到底吧~~

把剩下螺絲也卸掉以後就可以將主機板給拆了,翻過身以後可以看到被散熱片覆蓋住的CPU & VGA,另外還有記憶體&無線網卡


這個是小萬的南橋晶片


準備把散熱片給拆了(不得不說他的散熱真的很陽春,僅僅只有一片鐵蓋覆蓋在CPU&VGA核心上方而已...)

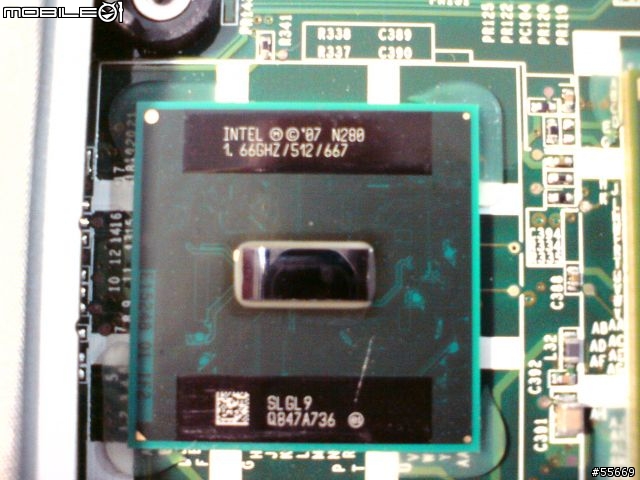

小萬的CPU:ATON N280


CPU & VGA來張合照~(VGA整個就是比CPU還大上好幾倍...)





接下來就是硬碟效能測試的部分
首先是 HD TUNE 的測試
上圖:Toshiba160G 5400轉 下圖:seagate 320G 7200轉

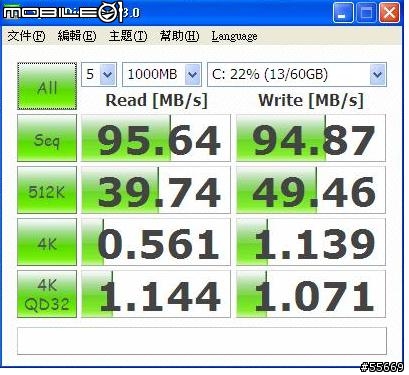

接著使用CrystalDiskMark 測試100MB
上圖:Toshiba 160G 5400轉 下圖:seagate 320G 7200轉




接著使用CrystalDiskMark 測試100MB
上圖:Toshiba 160G 5400轉 下圖:seagate 320G 7200轉




在這邊可以很明顯的看得出來,7200轉的硬碟在存取效能上的確比5400轉的硬碟優異許多!!


再來就是大家接著會關心的問題:電池續航力的表現如何呢?
一樣是沒圖沒真相的啦XDD

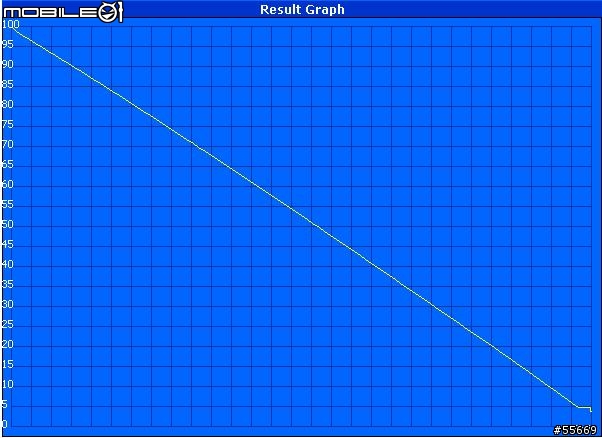

待機時間測試使用be pro 2.7來做測試
上圖:Toshiba 160G 5400轉 效能全開,螢幕亮度 50% 待機時間:4hr11m


下圖:seagate 320G 7200轉 效能全開,螢幕亮度 50% 待機時間:4hr


因為時間緊迫的關係我只做一次測試而已,但是實際數據相信應該是不會相差多少
大家可以看得出來,雖然小萬換成了耗電量較大較大的7200轉的硬碟,但是電池續航力只少了10分鐘左右!!

另外還有一個比較的要點,這個就非常明顯的可以感覺出來了!!!那就是振動...
原本的Toshiba硬碟在使用上並沒有什麼太大的震動
但是換成死雞的7200轉硬碟以後,可以非常明顯的感覺到硬碟的震動...
那種振動的感覺就像是有內建光碟機的筆電在讀取光碟片時的震動...
不過其實久了就感覺差異不會那麼大就是了...(自我安慰中...)

最後還有溫度方面...
Toshiba的硬碟在做完測式以後HDTune顯示的溫度約在30~35度之間
死雞的硬碟測試結束以後最高溫可以到達45度...
哀...實在是有一好無兩好阿...


轉載至:http://www.mobile01.com/topicdetail.php?f=232&t=1608335#20320236
